ESP32-C3 藍芽鍵盤教學 課程2 – 電路板焊接與接線

如何焊接?

焊接技巧

ESP32 開發板引腳焊接

ESP32 開發板需要焊接排針，以便插在麵包板上與模組連接。以下是焊接步驟：

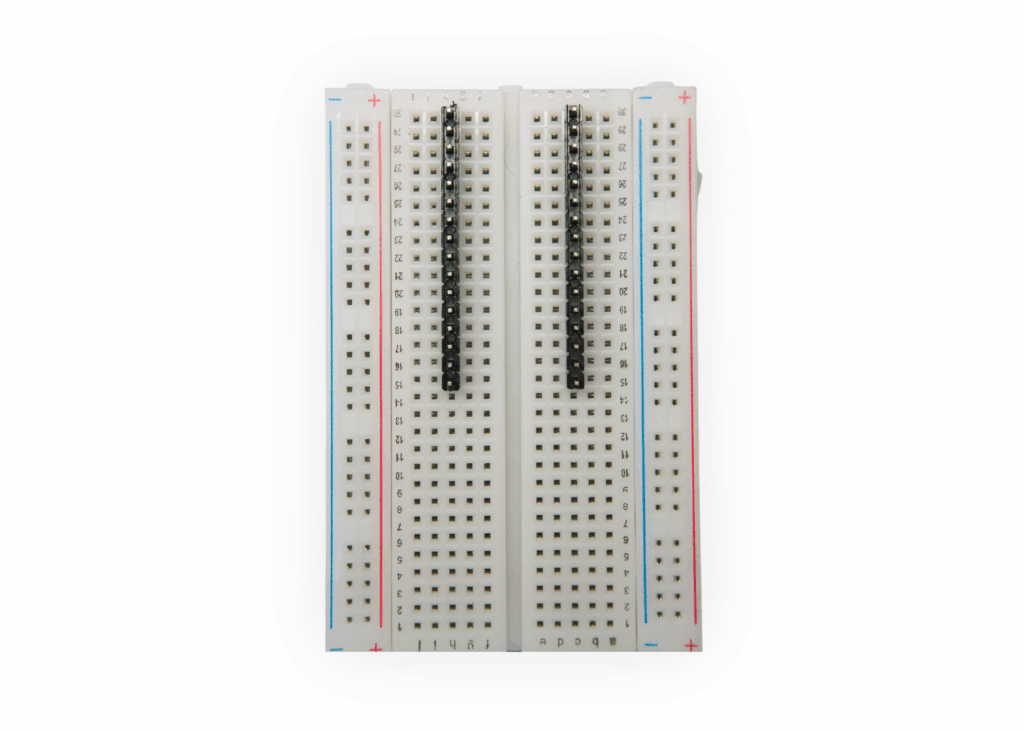

• 將排針插入麵包板，間距如下

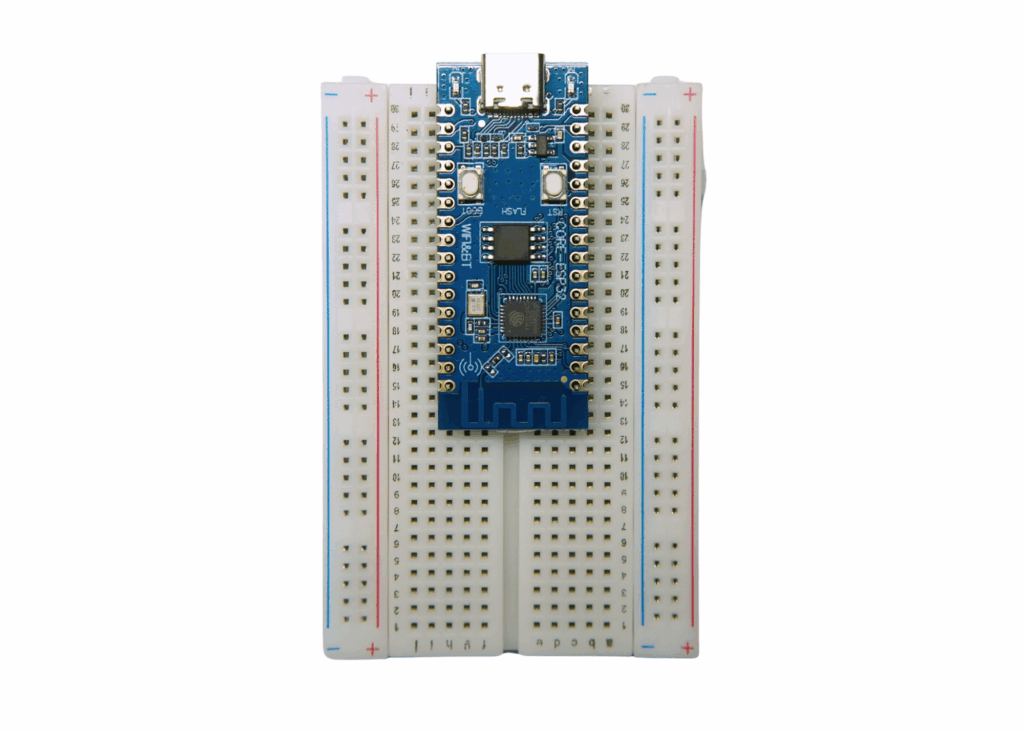

• 放上開發板，使排針穿過引腳孔，即可開始焊接

電源板焊接

ESP32-C3開發板透過電源板供電，以下是焊接步驟：

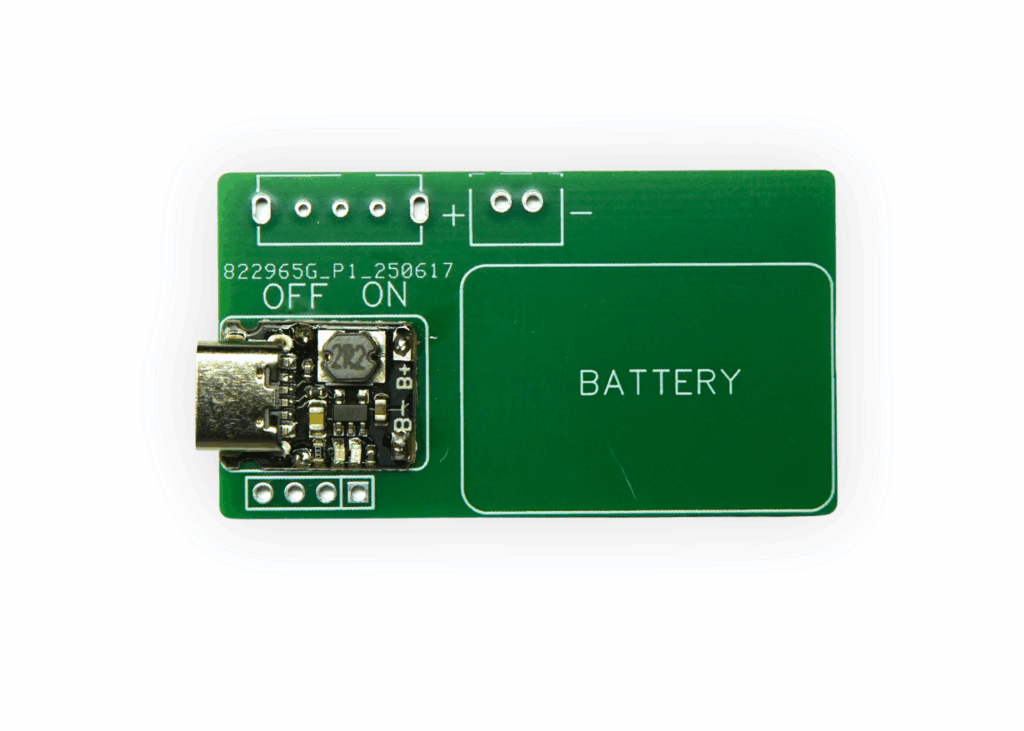

• 充電模組已經預先焊接好

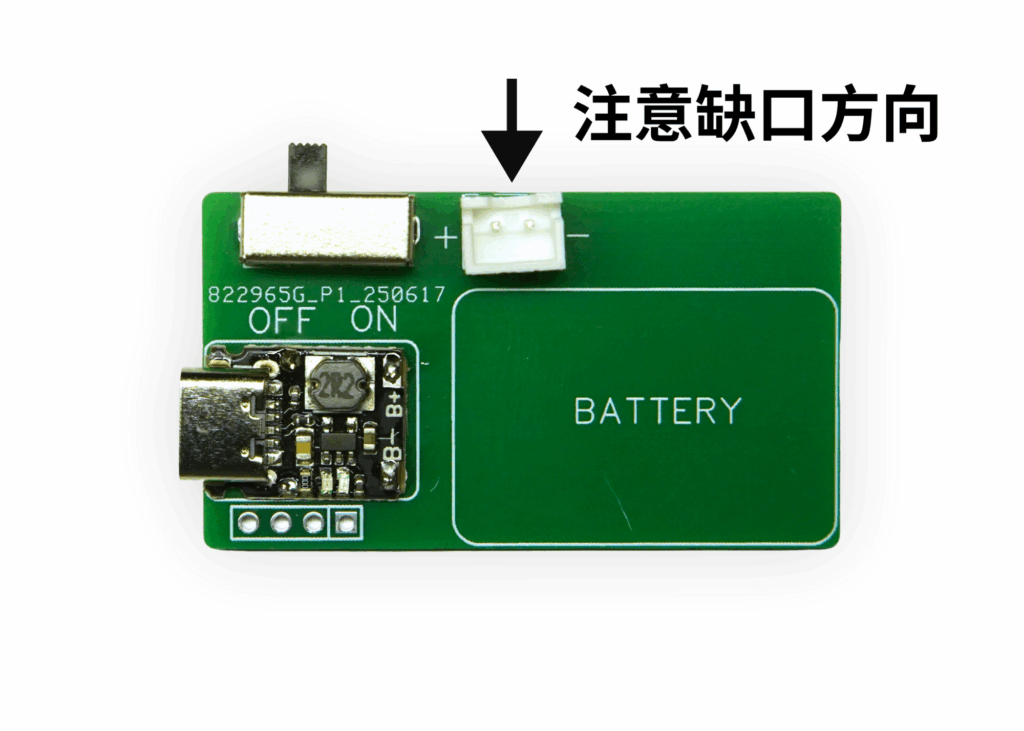

• 焊接上開關、插座

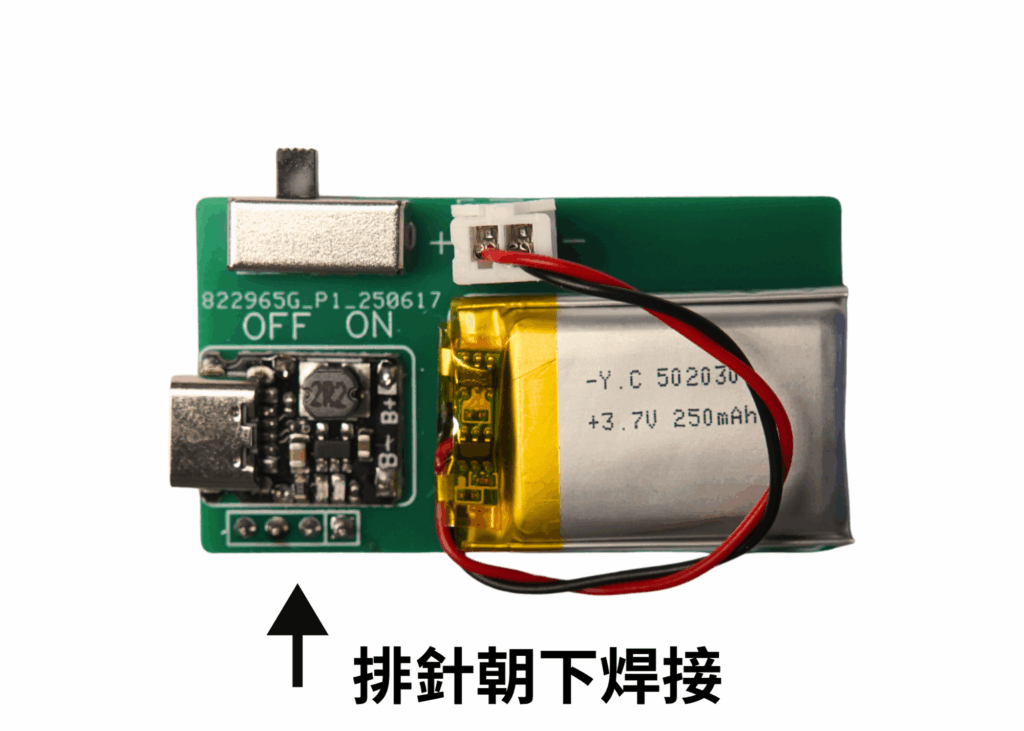

• 焊接排針、將鋰電池黏上電路板並插上插座

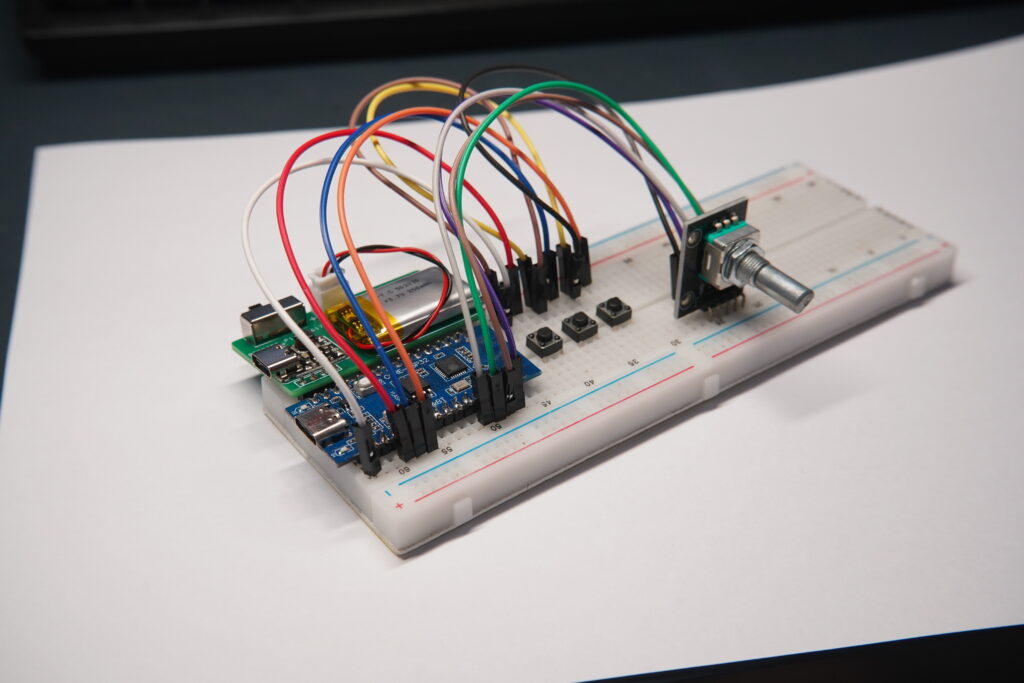

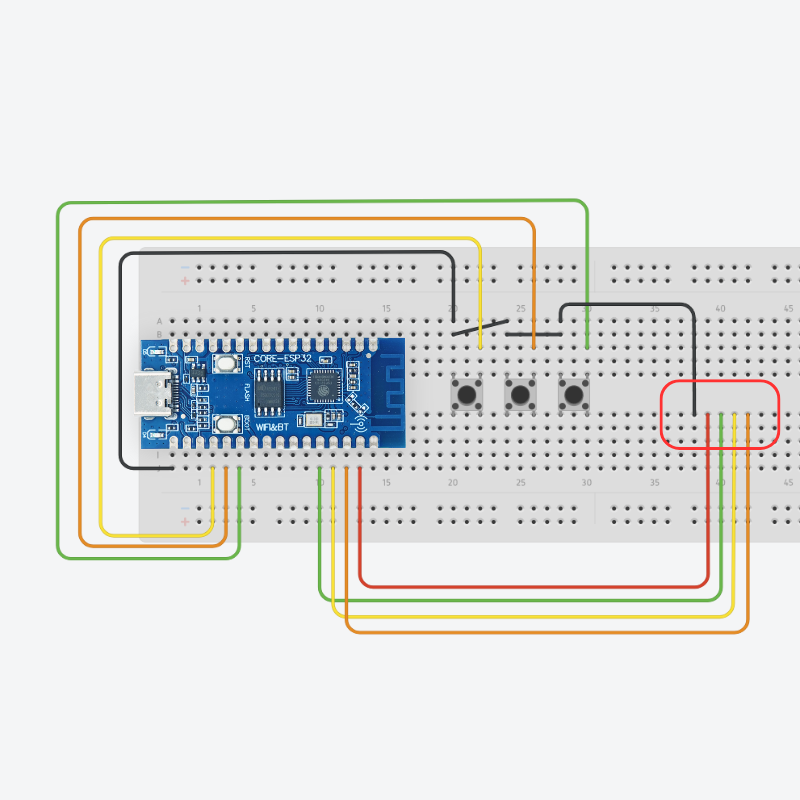

麵包板接線

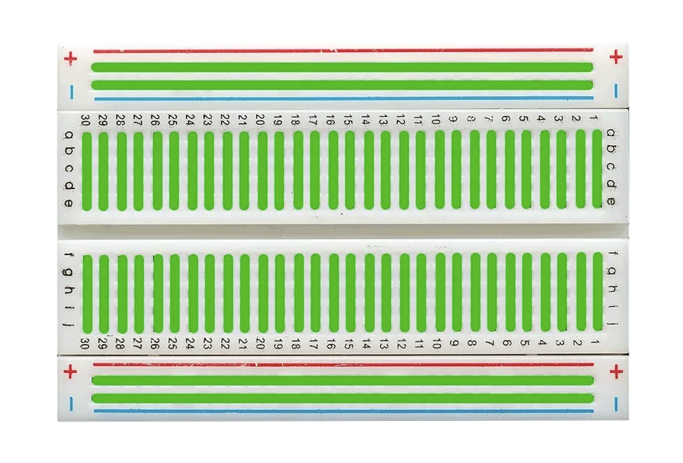

麵包板是快速原型設計的工具，適合初學者進行 ESP32 電路搭建。以下是基本接線步驟：
